佰倫凈化500千伏變電站工程GIS安裝充氣式防塵棚

5月4日，在濰坊500千伏喬官變電站新建工程500千伏GIS（組合電氣）安裝施工中，建設單位山東送變電工程有限公司和廣州佰倫凈化聯合研發的充氣式防塵棚裝置，這也是該類型裝置首次在國內500千伏電壓等級變電站建設GIS安裝工序中進行現場試用。

與以往靠防塵罩、酒精擦拭、噴水降塵、簡易防塵棚等有限手段維持GIS現場安裝環境不同，此次GIS安裝施工中，該公司在前期研發220千伏GIS防塵棚的基礎上，繼續改良創新，率先將充氣式防塵棚應用于500千伏電壓等級GIS設備安裝。


喬官變500千伏配電裝置采用戶外GIS，總長170米，本期安裝斷路器9臺。采用斷路器地面一字布置，母線位于斷路器上方，長度900米，GIS進線、出線套管高度12.75米。設備對接面多，設備跨度大，戶外安裝環境復雜。對防塵棚防風能力、結構強度、適應多種對接面的能力提出新的挑戰，原有防塵棚設計方案難以滿足現場安裝需要。


為應對新要求、新挑戰，山東送變電工程有限公司選派精干力量，和廣州佰倫凈化一起成立防塵棚研發小組，確定“能用、好用、一站式、全方位”的設計思路，深入施工現場，以滿足現場實際需要為目標，與施工人員、廠家服務人員一同研究，修改防塵棚設計，完善使用流程，解決防塵棚現場使用中的“盲點”，最大程度解決GIS無塵化施工中的難題。經多次研討，研發小組改變?cè)�有大體積、全覆蓋的防塵棚設計思路，對設備對接面、吸附劑更換手孔等需要內部檢視清理的作業面，采取重點防塵措施，將大防塵棚分解成多種型號的小型、微型防塵棚，與小型新風機、環境監測設備等組成充氣式防塵過濾系統。


該系統解決了原有大型防塵棚安裝繁瑣、適應性不足，難以應對500千伏設備安裝高度大、對接面分散、對接跨度大的難題。能夠涵蓋GIS安裝中全部對接及吸附劑更換作業，優化GIS安裝環境，實現對接面無塵化清理、無塵化對接，全面提升設備安裝質量，確保后期設備運行安全。

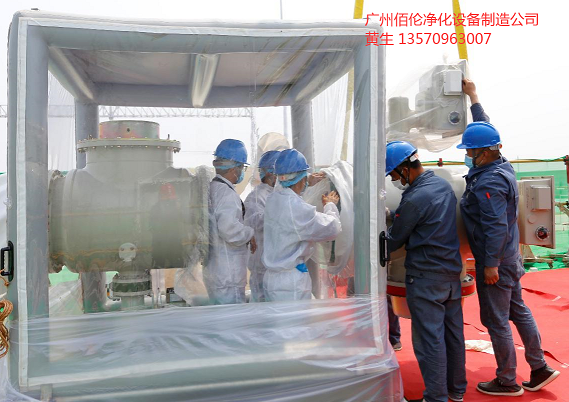

在施工試用過程中，施工人員及GIS設備對接面均在充氣式防塵過濾系統內，作業面達到百萬級無塵安裝環境要求，完全不受外界環境干擾，扭轉了過去“看天”施工的不利局面，現場安裝環境質量、潔凈程度、施工質量、安裝后設備性能均滿足設計要求，得到設備廠家服務人員的高度評價，認為該充氣式防塵過濾系統設計合理，好用易用，為現場安裝施工提供了優良的環境，實現500千伏GIS現場無塵化安裝歷史性的突破，填補了國內500千伏GIS現場無塵化安裝施工的空白。


下一步，廣州佰倫凈化將在喬官變500千伏GIS施工試用的基礎上，持續優化充氣式防塵過濾系統設計，提高工業化設計水平，為充氣式防塵棚在電網建設中推廣應用鋪平道路。
